聚合物水泥基JS防水涂料是由合成高分子聚合物乳液 ( 如聚丙烯酸酯、聚醋酸乙烯酯、丁苯橡膠乳液) 及各種添加劑優(yōu)化組合而成的液料和配套的粉料(由特種水泥、級配砂組成)復合而成的雙組分防水涂料,是一種既具有合成高分子聚合物材料彈性高、又有無機材料耐久性好的防水材料。
材料是基礎(chǔ),施工是關(guān)鍵
即使材料再好,沒有正規(guī)的施工也是無法保證施工質(zhì)量的。在售后問題中,許多客戶都認為是產(chǎn)品的問題,但是經(jīng)過我方人員在現(xiàn)場實際施工操作,驗證了產(chǎn)品沒有問題,是施工的問題。
施工中容易出現(xiàn)在問題如下:

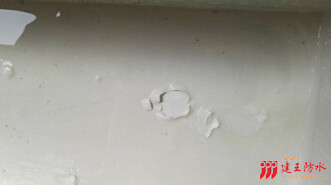

一、涂膜層起泡現(xiàn)象
原因分析:起泡分為兩種:
其一,防水層之間起泡,這是因為表層防水層局部沒有干透,導致局部有漏水缺陷,滲入后,乳液膜吸水溶脹導致防水膜拉伸起鼓;
其二,防水層與基層之間起鼓,這是因為防水層粘接不好,基層內(nèi)部濕氣過多,從而會給防水層一個滲透壓,導致粘結(jié)差的區(qū)域出現(xiàn)起鼓現(xiàn)象。
要求:為避免防水層之間起泡,一定要待上一道涂膜完全干燥后再進行下一道涂膜的施工;防水層與基層之間起鼓,割掉起鼓部分,待潮氣散盡,重新補涂。
二、與基層粘接不牢現(xiàn)象(出現(xiàn)掉磚現(xiàn)象)
原因分析:一般情況是基層處理太差,很疏軟的基層(如加氣磚、輕質(zhì)墻體、劣質(zhì)砂漿基層),浮灰、細砂粒很多,強度很低;這會導致防水層容易出現(xiàn)脫皮現(xiàn)象,而貼磚后,因承受不住磚的重量而從防水層脫落。
施工要求:
1.基層應堅實、平整、無起砂、無空鼓、無裂縫
2.對于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象,需要進行修補抹平處理
三、防水涂膜出現(xiàn)起粉現(xiàn)象
原因分析:一般是由于出現(xiàn)了堆料很厚的情況,在沒有完全干燥透的情況下,乳液沒有形成完整涂膜,較少的水泥基材料水化不能完全固定填料導致起粉現(xiàn)象出現(xiàn)。
施工要求:
1、對陰角及時清理流墜物料
2、耐心等待防水層完全干燥后逐次涂刷至足夠厚度

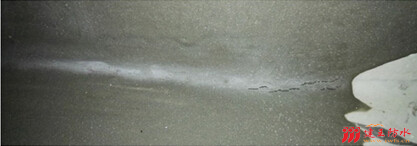

四、涂膜層出現(xiàn)開裂
原因分析:開裂分為細部開裂和大面開裂,其一,陰角、管根開裂,這一般是因為立面的流掛導致防水層過厚,應力收縮很大,并且直角陰角結(jié)構(gòu)導致應力無法釋放,從而使得拉力過大導致開裂,其二,大面開裂,一般是因為基層不平整,有裂縫導致縫隙處堆料,過厚才會引起大面的開裂,另外,JS防水涂料(建總匯)摻入水泥粉過多也極易導致開裂現(xiàn)象出現(xiàn);
要求:
1. 對于陰陽角、管根、地漏等細部節(jié)點部位,要做抹八字角或抹弧細部處理。
2. 基層要堅實、平整、無起砂、無空鼓、無裂縫,對于基層有浮漿、雜塵、凹凸不平、尖銳物等現(xiàn)象,需要進行修補抹平處理。
施工小竅門:

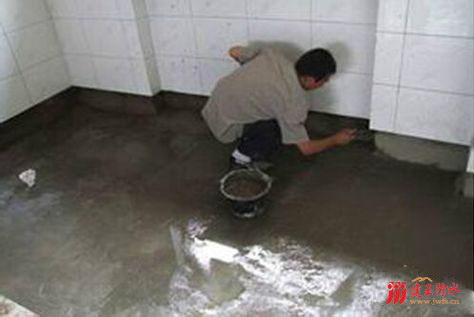

1、攪拌:先倒入液料(建總匯JS防水涂料可加水,不大于15%),攪拌均勻后倒入粉料,用電動攪拌器充分攪拌均勻;為了減小漿液中的氣泡,需要靜置幾分鐘再重復攪拌一次;
2、涂刷:基層應該充分潤濕但不能有明水,盡量減少浮灰。較好的基層潤濕即可,如加氣磚、輕質(zhì)墻體,劣質(zhì)砂漿基層等需用墻倍麗界面劑摻水套膠一遍處理。對陰角切記控制厚度,不能堆料。第一遍盡量薄涂,第二遍和第三遍正常涂刷;一定要前一遍完全干燥后再進行下一道涂刷;由于JS類防水涂料含乳液較多,而活性材料較少,這使得乳液成膜過程中 收縮開裂更加的容易,這使得在用JS防水涂料處理陰角時更應該薄涂多遍,減小開裂風險。
3、閉水:必須完全干燥后再做閉水試驗。
