剛性防水屋面是我國南方地區(qū)的習(xí)慣作法。廣西、福建沿海地區(qū)解放前在屋面上座漿勾縫，鋪設(shè)大階磚（粘土燒成的地磚），水泥砂

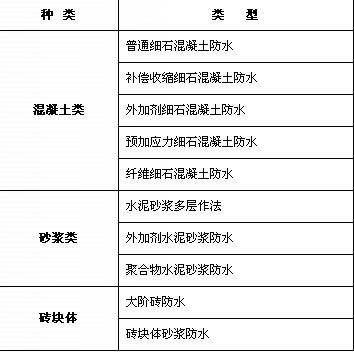

剛性防水屋面是我國南方地區(qū)的習(xí)慣作法。廣西、福建沿海地區(qū)解放前在屋面上座漿勾縫，鋪設(shè)大階磚（粘土燒成的地磚），水泥砂漿或混合砂漿抺面制作成剛性防水屋面，后來發(fā)展為以細(xì)石混凝土防水為主的剛性防水屋面，至20世紀(jì)80年代，剛性屋面的作法逐漸成熟，列入規(guī)范，形成“剛性防水屋面”。剛性防水屋面的類型見下表。
20世紀(jì)50年代到60年代，南方潮濕地區(qū)將易開裂變形的水泥砂漿防水層采用配筋細(xì)石混凝土代替，在混凝土檁條上架設(shè)薄板，然后在薄板上抺水泥砂漿，使用不久，由于砂漿干裂和溫差變形，裂縫增多而造成滲漏而被人們廢止。后來在薄板上直接澆細(xì)石混凝土，抺平壓光，質(zhì)量確有提高，但使用幾年后，在板端支承處出現(xiàn)有規(guī)則的裂縫或橫向裂紋。經(jīng)研究后采用直接在混凝土結(jié)構(gòu)層上澆筑配筋細(xì)石混凝土，并在一定距離設(shè)分格縫，這樣確有一定成效，裂縫減少了，但仍不能完全克服。在60年代后期杭州建筑工程公司提出“脫離”觀點，結(jié)構(gòu)層與細(xì)石混凝土防水層之間設(shè)置灰泥隔離層，在配筋細(xì)石混凝土板端設(shè)分格縫，使剛性防水層在每塊分格縫之間成為自由體不受約束，從而基本上解決細(xì)石混凝土防水層開裂的嚴(yán)重現(xiàn)象。80年代以來，為了提高細(xì)石混凝土的抗裂性、抗?jié)B性，對混凝土配合比進(jìn)行研究，采用富裕砂漿混凝土，將微膨脹劑加入混凝土、對混凝土施加預(yù)應(yīng)力、雙向配筋、摻減水劑、密實劑、纖維等方法，使剛性細(xì)石混凝土防水層更完善，目前從南方地區(qū)一直到寒冷的哈爾濱都仍在使用。水泥砂漿防水多層作法，60年代以前也曾普遍采用，但由于變形和干縮裂縫多，大面積屋面一直未予采用，后在砂漿中加入防水劑，以提高砂漿防水能力，減少收縮，目前加入聚合物或采用干粉砂漿，效果更好，但仍不能用于基層剛度差、面積大的工程。磚塊體以大階磚（300~400mmX300~400mm）為代表，在廣東、福建某些地方曾用兩層大階磚應(yīng)用于幾千平方米的大型工程上，未發(fā)生滲漏，因而福建省曾發(fā)布平屋面薄磚剛性防水的標(biāo)準(zhǔn)圖，后來人們受此啟發(fā)，采用普通易得的紅磚用防水砂漿鋪砌，加上下防水砂漿抺面組成剛性塊體防水屋面，由于粘土磚重量大、取土困難，塊體屋面施工工序復(fù)雜、費工費時，目前已很少被采用。
您的位置：首頁>防水涂料(合成高分子)防水涂料(合成高分子)
粵公網(wǎng)安備 44010602005831號
