前言
由于經(jīng)防水整理后,織物的透氣性很差,穿著時會讓人感想氣悶的缺點,在梳妝面料上應(yīng)用很少。拒水整理是透氣性的防水整理,它變化了纖維外貌性能——使纖維外貌由親水性變?yōu)槭杷裕椢镏欣w維間和紗線間仍生存著大量孔隙,使得織物即透氣,又不被水潤濕。為了使織物具有歷久的拒水性,必須是拒水劑與纖維中的官能團產(chǎn)生化學(xué)應(yīng)聲而牢固聯(lián)合。有機硅拒水劑是端基含有氫原子、羥基等活性基團的線形布局聚甲基硅氧烷的乳狀液,浸軋在織物上顛末烘干和高溫焙烘與織物產(chǎn)生交聯(lián)取得較歷久拒水結(jié)果,同時對織物柔軟作用。
有機硅乳的拒水原理有多種表明:當(dāng)聚硅乳加熱到140℃以上時,聚硅氧腕在織物上定向分列,疏水基——CH3朝外,聚硅油乳液的硅原子、氧原子與纖維上的某些原子形成配價鍵和氫鍵,因而水蒸汽、氛圍能議決織物,水珠卻不能透過。聚硅油乳液鏈頂端的羥基與含氫硅油接枝,即含氫硅油中Si.H鍵水解成Si.H,它與硅油端羥基脫水接枝形生長鏈分子,分子變得更大,更柔軟,可增長拒水性。硅油和含氫硅油150-180℃在織物外貌交聯(lián)形成不溶于水和溶劑的聚有機硅氧烷樹脂膜。硅烷布局中甲基朝外,孕育產(chǎn)生拒水性,膜不連續(xù)與透氣性。
1 實行
1.1 耐水評級實行
取18~18cm織物試樣牢固在箍子上,使織物外貌向上,將120ml25℃的蒸鎦水議決漏斗,在28.30s內(nèi)全部流到織物試樣上面,水流完后,用手邊輕拍箍子邊過細(xì)觀察試樣上面沾水濕環(huán)境。
根據(jù)沾水外貌0.2% , 2%.10% , 10%.15% ,15%一25%,25%.50%和不防水,拒水等級分別為一、二、三、四、五、六等級。
1.2 防油評級實行
取20X20cm織物試樣牢固在箍子上,使織物外貌向上,滴一滴約5cm直徑的尺度測試液(一)在布面上,不移動箍子,從差別的角度觀察秒測試液滲入滲出環(huán)境。在布面的差異位置(相互距離不少于2cm),測試第2點,第3點,若沒有滲入滲出到布內(nèi),改用尺度測試液(二)。直到尺度測試液于30秒內(nèi)滲入布內(nèi),根據(jù)尺度液序次(1)簡練礦物油;(2)65/33%簡練礦物油/16烷;(3)16烷:(4)14烷;(5)12烷;(6)癸烷;(7)辛烷:(8)庚烷。防油等級分別為一、二、三、四、五、六、
七、八等級。
1.3 白度測試:用ZBE型白度儀測試
1.4 實行藥品:
TG-410H~1b.521A 為蕭山傳化精致化工廠提供;別的為香港先輩華聯(lián)精致化工有限公司提
供。
2 防水劑性能實行

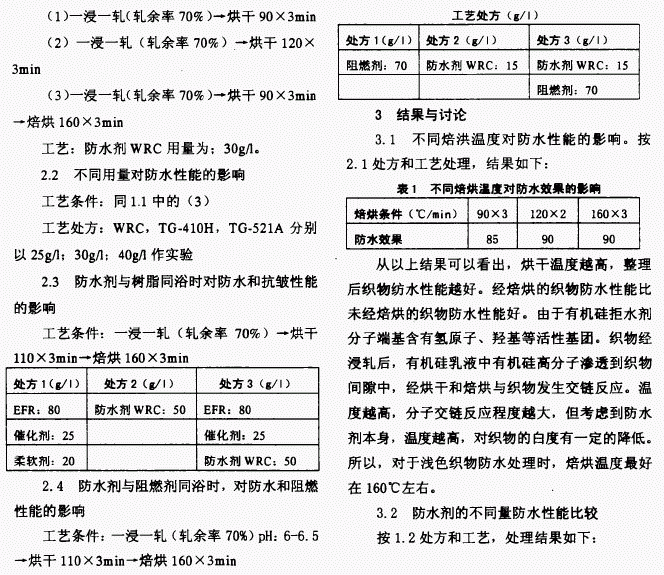

2.1 差異焙烘溫度對防水性能的影響工藝條件:

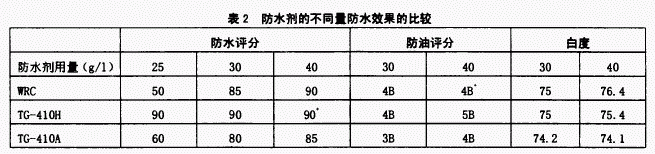

從以上結(jié)果可以看出:防水劑用量越大,防水劑結(jié)果會更明顯。有機硅拒水劑經(jīng)浸軋?zhí)幚響土P后,拒水劑在織物纖維外貌的散布,大概不是完全分列的,而是有肯定缺陷,從而影響到拒水結(jié)果。
當(dāng)防水劑有規(guī)矩地劃一地分列在織物外貌時,分子末了的CH3都在外層,拒水結(jié)果好。當(dāng)有些整理劑分子成彎曲狀,乃至倒伏在纖維外貌,以致某些親水性極性基容易袒露,拒水結(jié)果降落。因此,拒水劑在纖維外貌的濃度要恰當(dāng)高些,只管即便克制整理劑分子成彎曲狀或倒伏狀。由實行結(jié)果可知,防水劑用量至少為30g/l。

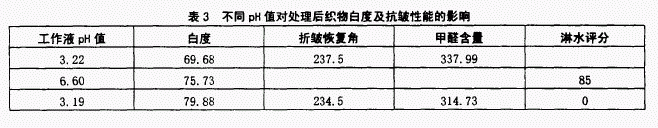

3.3 防水劑與樹脂同浴時實行結(jié)果
從以上結(jié)果可以看出,防水劑與樹脂同浴時,對樹脂沒有多大影響,但對防水劑影響較大。緣故原由大概是樹脂與防水劑同浴時,樹脂與防水劑競爭與纖維聯(lián)合,由于樹脂與纖維的部門聯(lián)合,攔阻了防水劑與纖維的進一步聯(lián)合。從而使得織物外貌的防水劑不能有規(guī)矩劃一的分列在織物外貌。當(dāng)織物的防水劑濃度降到肯定程度時,從宏觀上看,織物就沒有防水結(jié)果。

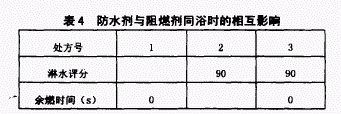

3.4 防水劑與阻燃劑同浴
從以下結(jié)果可知:防水劑和阻燃劑同浴時,防水結(jié)果與阻燃結(jié)果相互之間沒有多大影響。
4 結(jié)論
4.1利用此防水劑要有焙烘工序,焙烘溫度最幸虧150—160℃以下,淺色織物過細(xì)織物的泛黃環(huán)境。
4.2防水劑不行與樹脂整理劑同浴整理。在實際應(yīng)用中應(yīng)采取分步整理。
4.3防水劑可以與阻燃劑同浴。
