《住宅室內防水工程技術規范》解讀和應用
新《住宅室內防水工程技術規范》自2013年12月1日起實施。其中，第4.1.2、5.2.1、5.2.4、7.3.6條為強制性條文，必須嚴格執行�！�
   “本規范適用于新建住宅的衛生間、廚房、浴室、設有配水點的封閉陽臺、獨立水容器等室內防水工程(geinen.com.cn)的設計、施工和質量驗收”。
提示：獨立水容器——現場澆筑或工廠預制成型的、不以住宅主體結構或填充體作為部分或全部壁體的水
容器。當戶內泳池以及室內景觀水池的池壁池底自成完整的剛性防水層，并獨立于主體結構和建筑后砌圍護墻隔墻的，方屬于獨立水容器范疇。

一、強制性規范（與設計有關的部分）
(一) 第4.1.2條 “住宅室內防水工程不得使用溶劑型防水涂料。”
[提示]：主要指溶劑型橡膠瀝青防水涂料不得在室內使用，原因是有污染揮發物及施工火災隱患以及施工質量難以保證。建議室內防水工程盡可能采用普遍但性價比較高的藍天牌聚氨酯防水涂料和建總匯牌聚合物水泥防水涂料（JSⅡ型）。
(二) 第5.2.1條 “衛生間、浴室的樓、地面應設置防水層，墻面、頂棚應設置防潮層，門口應有阻止積水
外溢的措施。”

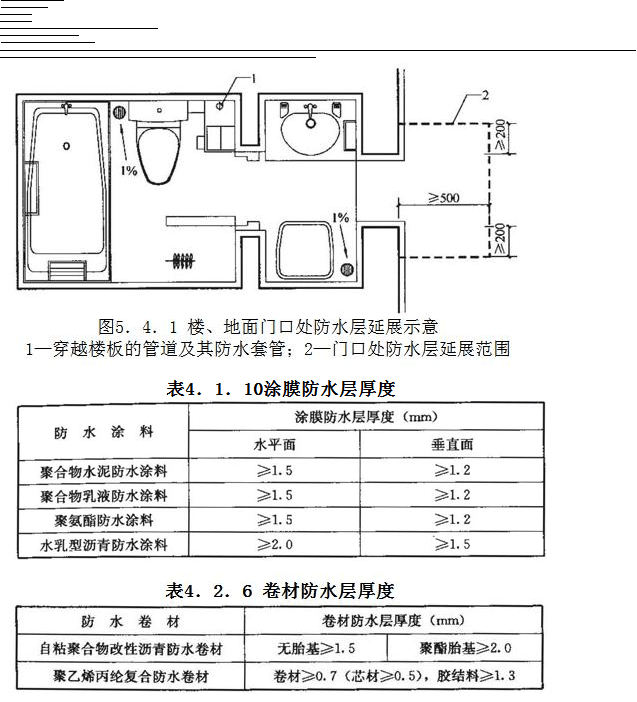

[提示]：規范明確提出應進行防潮層設計和阻止積水外溢的措施。設計時一定要寫明，不應漏項，防潮層做法具體要求見本文后面詳述。阻止積水外溢的措施根據規范5.4.1條“樓、地面的防水層在門口處應水平延展，且向外延展的長度不應小于500mm，向兩側延展的寬度不應小于200mm”，見圖5.4.1。

(三) 第5.2.4條 “排水立管不應穿越下層住戶的居室；
當廚房設有地漏時，地漏的排水支管不應穿過樓板進入下層住戶的居室�！�
[提示]：若下層為住戶居室，上層必須采用同層排水措施，但需要注意樓面降板對下層住戶戶內凈高的影響。
二、 與防水材料選用有關的條文內容


（一）第4.1.1，4.1.3及第4.1.10條 “住宅室內防水工程宜使用聚氨酯防水涂料、聚合物乳液防水涂料、聚合物水泥防水涂料和水乳型瀝青防水涂料等水性或反應型防水涂料�！� “對于住宅室內長期浸水的部位，不宜使用遇水產生溶脹的防水涂料”厚度要求如表4.1.10。 [提示]：衛生間、廚房和設有配水點的封閉陽
臺盡量采用防水涂料，施工簡便，涂料刷涂能有效覆蓋各陰陽角部位、管道根部。聚合物水泥防水涂料（JS防水涂料），不應采用Ⅰ型產品，應采用Ⅱ型并在圖中注明。（在長期浸水條件下，Ⅰ型產品由于聚合物乳液的比例較高，所以固化后的涂膜在長期浸水的條件下，聚合物會發生溶脹，從而降低涂膜的不透水性。）
（二）第4.2.1條 “住宅室內防水工程可選用自粘聚合物改性瀝青防水卷材和聚乙烯丙綸復合防水卷材”。厚度要求如表4.2.6：
[提示]：通常卷材更適用于長期受到滲水壓力

的環境下，比如獨立水容器的泳池、水池等。

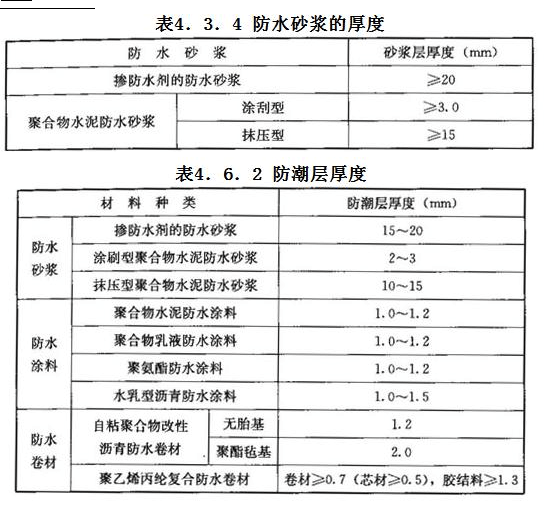

（三）第4.3.1~4.3.4條規定了“防水砂漿應使用由專業生產廠家生產的商品砂漿，并應符合現行行業標準《商品砂漿》JG/T 230的規定”厚度要求如表4.3.4。
（四）第4.6.1~4.6.2條原文為“墻面、頂棚宜采用防水砂漿、聚合物水泥防水涂料做防潮層；無地下室的地面可采用聚氨酯防水涂料、聚合物乳液防水涂料、水乳型瀝青防水涂料和防水卷材做防潮層”。厚度見左表 [提示]：墻面、頂棚的防潮宜優先選用防水砂漿或聚合物水泥防水涂料。需注意，當采用聚合物水泥防水砂漿時，應注明采用的施工工藝。
三、 與應用措施有關的條文內容
（一） 根據規范5.2.2~5.2.5條，廚房地面應設防水層，墻面宜設防潮層；廚房布置在無用水點房間的下層
時，頂棚應設置防潮層。當廚房設分集水器、生活熱水控制總閥門時，樓、地面宜就近設置地漏。當廚房設有地漏時，地漏的排水支管不應穿過樓板進入下層住戶的居室。廚房布置在無用水點房間的下層時，頂棚應設置防潮層。廚房的排水立管支架和洗滌池不應直接安裝在與臥室相鄰的墻體上。 [提示]：地漏應在提資料時向水專業明確。當設地漏時，廚房樓地面應低于相鄰房間樓地面20mm或做擋水門檻，但涉及無障礙設計時，應按照15mm處理，并以斜坡過渡。不設地漏時，可不降板。
（二） 根據規范5.2.1、5.3.3、5.3.4條，衛生間、浴室地面應設防水層，門口應有阻止積水外溢的措施；
墻面應設防水層；墻面、頂棚應設置防潮層。防水層高度宜距樓、地面面層1.2m，當衛生間有非封閉式洗浴設施時，花灑所在及其鄰近墻面防水層高度不應小于1.8m。除應設置防水層的墻面外，其余部分墻面和頂棚均應設置防潮層。
[提示]：封閉洗浴設施主要指成品整體式淋浴房，其花灑濺水不直接接觸墻體。淋浴玻璃隔斷不屬于封閉洗浴設施。
（三） 根據規范5.2.6、5.3.3條，設有配水點封閉陽臺墻面應設防水層，頂棚宜防潮，樓、地面應有排水
措施，并應設置防水層；墻面防水層高度宜距樓、地面面層1.2m。
[提示]：該條主要指設洗衣機的生活陽臺，包括小業主后期自理封閉的情況。墻面防水層不要遺漏配水點周邊的陽臺欄板，建議與樓、地面防水層均用防水涂料，水平豎向防水層搭接易于處理，也方便住戶墻面貼磚。開敞陽臺不屬于住宅室內防水范疇，需要考慮排雨水。根據《住宅設計規范》（GB50096-2011）第5.6.7條第2款，嚴寒和寒冷地區，設配水點的陽臺應封閉，并采取保溫措施以防管道凍裂。故在該地區，無論在出圖時是否封閉，均應按照要求設防水防潮層。
（四） 根據規范5.2.8條，采用地面輻射采暖的無地下室住宅，底層無配水點的房間地面應在絕熱層下部
設置防潮層。
（五）根據規范5.3.2條，混凝土找坡層最薄處的厚度不應小于30mm；砂漿找坡層最薄處的厚度不應小于
20mm。找平層兼找坡層時，應采用強度等級為C20的細石混凝土；需設填充層鋪設管道時，宜與找坡層合并，填充材料宜選用輕骨料混凝土。裝飾層宜采用不透水材料和構造，主要排水坡度應為0.5％～1.0％，粗糙面層排水坡度不應小于1.0％。

（六）根據規范5.4.2條，穿越樓板的管道應設置防水套管，高度應高出裝飾層完成面20mm以上；套管與
管道間應采用防水密封材料嵌填壓實

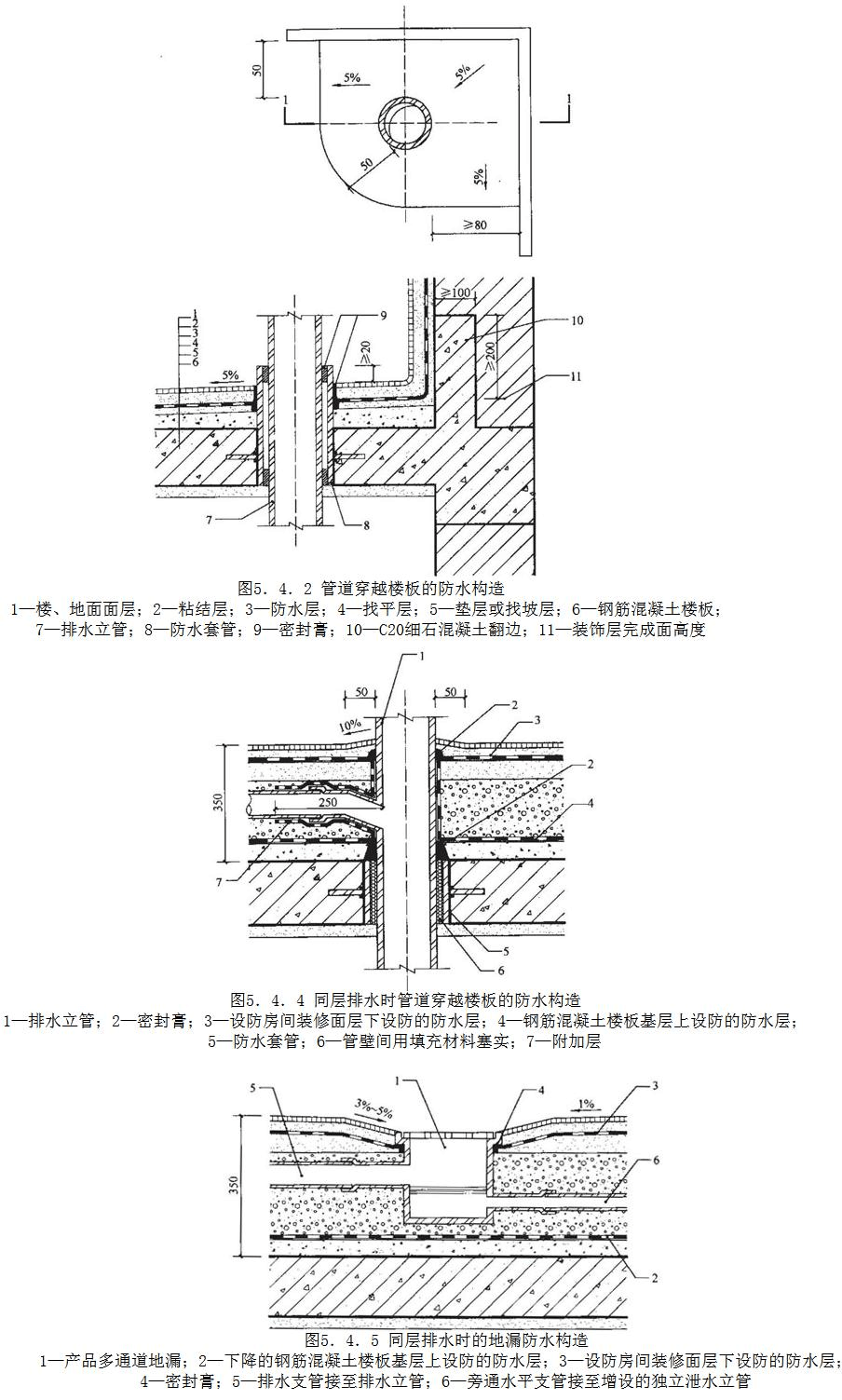

[提示]：請注意規范配圖中對管道穿越樓板處周邊50~80mm范圍（建議結合實際項目單根或多根管道的安裝距一并考慮）內進行5%專門找坡，且房間周邊墻體采用C20細石砼翻邊，施工圖中請注明，見圖5.4.2。


（七）根據規范5.4.4條，水平管道在下降樓板上采用同層排水措施時，樓板、樓面應做雙層防水設防。
[提示]：規范明確了同層排水必須設雙層防水，注意兩道防水所在構造層次的位置，上下分別設置。見圖5.4.4。
（八）根據規范5.4.5條，對于同層排水的地漏，其旁通水平支管宜與下降樓板上表面處的泄水管聯通，并接至增設的獨立泄水立管上。
提示：由于同層排水較傳統方式排水更為不利，采用多通道地漏需設水平泄水管與橫支管聯通，并排入單獨增設的獨立泄水管能較好的解決該問題,見圖5.4.5。
（九）根據第5.4.6條，當墻面設置防潮層時，樓、地面防水層應沿墻面上翻，且至少應高出飾面層200mm。
當衛生間、廚房采用輕質隔墻時，應做全防水墻面，其四周根部除門洞外，應做C20細石混凝土坎臺，   并應至少高出相連房間的樓、地面飾面層200mm。

[提示]：注意規范規定的200mm是指面層以上，因此施工圖技術措施和說明中，應根據樓面降板和構造總厚度，并依據找坡坡高計算確定。
（十）根據第5.2.7、5.3.5條，獨立水容器應有整體的防水構造�，F(xiàn)場澆筑的獨立水容器應采用剛?cè)峤Y(jié)合的
防水設計。鋼筋混凝土結構獨立水容器的防水、防滲應采用強度等級為C30、抗?jié)B等級為P6的防水鋼筋混凝土結構，且受力壁體厚度不宜小于200mm；水容器內側應設置柔性防水層；設備與水容器壁體連接處應做防水密封處理。
另外，近期部分國家規范及標準進行了新的修訂或制定，請各設計人員關注：
1) 新版《種植屋面工程技術規程》（JGJ155-2013）自2013年12月1日起實施，原《種植屋面工程
技術規程》JGJ155-2007同時廢止。 2) 新版《建筑地面設計規范》（GB50037-2013）自2014年5月1日起實施。原標準《建筑地面設計
規范》GB50037-96同時廢止。
3) 新制定的《綠色辦公建筑評價標準》（GB/T50908-2013）自2014年5月1日起實施。 4) 新制定的《養老設施建筑設計規范》（GB50867-2013）自2014年5月1日起實施。
